Ký hiệu cầu chì Toyota: Bảng tra cứu cho Vios, Innova và Fortuner
Các ký hiệu cầu chì Toyota là những chữ viết tắt được in trên nắp hộp cầu chì hoặc thể hiện trong sách hướng dẫn sử dụng xe. Mỗi ký hiệu giúp người dùng nhận biết cầu chì đang bảo vệ hệ thống nào, chẳng hạn như đèn pha, còi, điều hòa, cửa kính điện, ổ cắm 12V hay hệ thống điều khiển động cơ.
Một số ký hiệu thường gặp gồm CIG cho ổ châm thuốc hoặc ổ điện 12V, HORN cho còi, WIP cho gạt mưa, H-LP cho đèn pha và EFI cho hệ thống phun nhiên liệu điện tử.
Tuy nhiên, Toyota không sử dụng một sơ đồ cầu chì duy nhất cho tất cả xe. Vị trí, số amper và chức năng của cầu chì có thể thay đổi theo:
- Dòng xe như Vios, Innova hay Fortuner.
- Năm sản xuất và thế hệ xe.
- Phiên bản động cơ, hộp số và trang bị.
- Thị trường phân phối.
Vì vậy, bảng dưới đây dùng để giải thích ý nghĩa ký hiệu. Khi thay cầu chì, người dùng vẫn phải kiểm tra sơ đồ trên nắp hộp và sách hướng dẫn đúng đời xe.

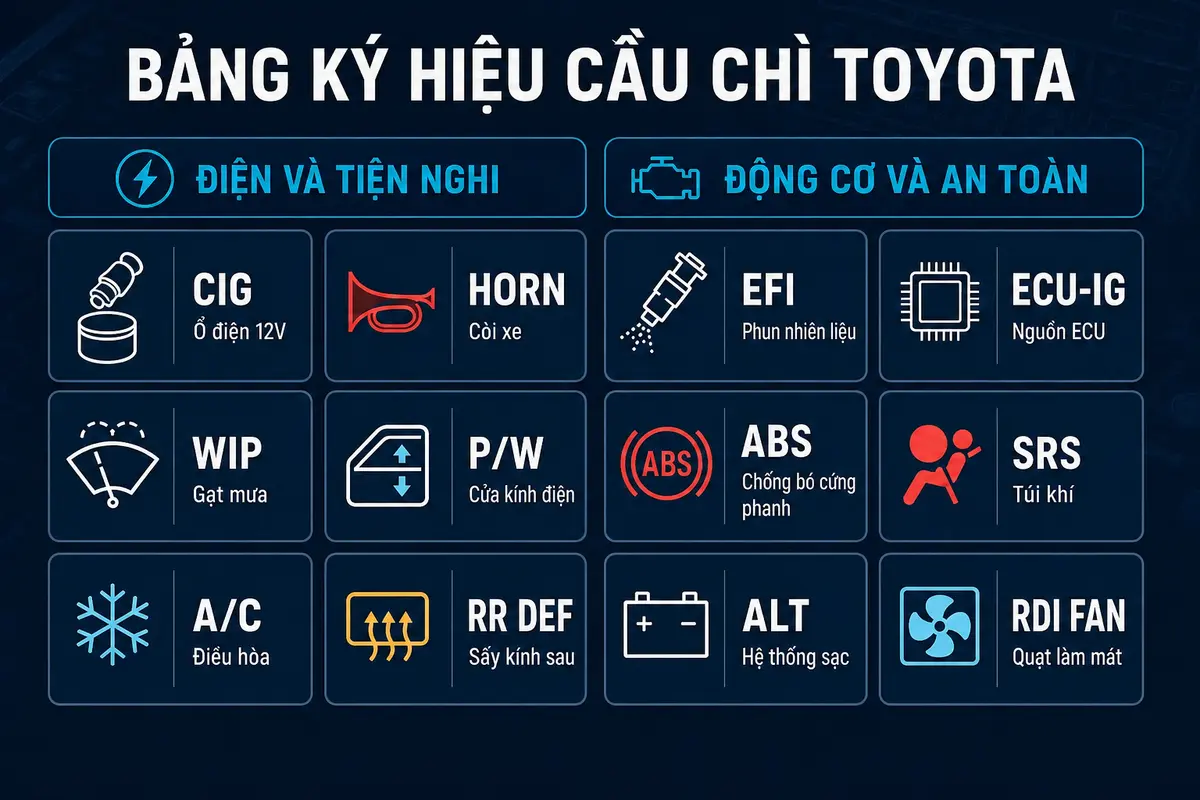

Bảng ý nghĩa các ký hiệu cầu chì Toyota thường gặp
| Ký hiệu | Ý nghĩa thường gặp | Hệ thống liên quan |
|---|---|---|
CIG, CIG LTR |
Cigarette lighter | Ổ châm thuốc hoặc ổ điện 12V |
P/OUTLET, PWR OUTLET |
Power outlet | Ổ cấp điện cho phụ kiện |
HORN |
Horn | Còi xe |
WIP, WIPER |
Wiper | Gạt mưa trước |
RR WIP |
Rear wiper | Gạt mưa sau |
WASH, WASHER |
Washer | Bơm nước rửa kính |
H-LP, HEAD |
Headlamp | Hệ thống đèn pha |
LH, RH |
Left hand, right hand | Bên trái, bên phải |
LO, LOW, LWR |
Low beam | Đèn chiếu gần |
HI, HIGH, UPR |
High beam | Đèn chiếu xa |
FOG, FR FOG |
Front fog lamp | Đèn sương mù trước |
TAIL |
Tail lamp | Đèn hậu, đèn định vị, đèn biển số |
STOP |
Stop lamp | Đèn phanh và một số mạch liên quan |
TURN, TURN-HAZ |
Turn signal, hazard | Xi-nhan và đèn cảnh báo nguy hiểm |
HAZ |
Hazard | Đèn cảnh báo nguy hiểm |
DOME |
Dome light | Đèn trần và một số mạch điện thân xe |
METER, GAUGE |
Meter, gauge | Cụm đồng hồ và các mạch liên quan |
PANEL |
Panel | Đèn bảng điều khiển, công tắc |
A/C, A/CON |
Air conditioning | Hệ thống điều hòa |
HTR, HEATER |
Heater | Quạt gió, sưởi hoặc nguồn điều hòa |
A/C COMP, MG CLT |
Compressor clutch | Máy nén hoặc ly hợp máy nén điều hòa |
RR DEF, DEF, DEFOG |
Rear defogger | Sấy kính sau |
MIR HTR |
Mirror heater | Sấy gương chiếu hậu |
P/W, PWR, POWER |
Power window | Cửa kính điện hoặc nguồn điện thân xe |
DOOR, D/LOCK |
Door lock | Khóa cửa và hệ thống điện cửa |
ECU-B |
ECU battery power | Nguồn thường trực cho ECU |
ECU-IG |
ECU ignition power | Nguồn ECU khi bật khóa điện |
EFI |
Electronic fuel injection | Phun nhiên liệu và điều khiển động cơ |
ETCS |
Electronic throttle control | Bướm ga điện tử |
IGN, IG2 |
Ignition | Hệ thống đánh lửa và các mạch khi bật khóa |
AM1, AM2 |
Ignition switch circuits | Nguồn qua khóa điện và hệ thống khởi động |
ST, STA, ST/AM2 |
Starter | Hệ thống khởi động |
ALT, ALT-S |
Alternator | Máy phát và hệ thống sạc |
RAD, RADIO |
Radio | Âm thanh, màn hình hoặc dẫn đường |
RDI FAN |
Radiator fan | Quạt làm mát két nước |
CDS FAN |
Condenser fan | Quạt giàn nóng điều hòa |
ABS |
Anti-lock braking system | Hệ thống chống bó cứng phanh |
ABS MTR |
ABS motor | Mô-tơ bộ chấp hành ABS |
ABS SOL |
ABS solenoid | Van điện bộ chấp hành ABS |
SRS |
Supplemental restraint system | Túi khí và bộ căng đai |
EPS |
Electric power steering | Trợ lực lái điện |
4WD |
Four-wheel drive | Hệ thống dẫn động bốn bánh |
OBD |
On-board diagnostics | Cổng và hệ thống chẩn đoán |
SPARE |
Spare fuse | Cầu chì dự phòng |
FUSE PULLER không phải cầu chì. Đây là dụng cụ gắp cầu chì, thường được đặt ngay trong hộp cầu chì.
Các ký hiệu trên có thể kèm số thứ tự như ECU-IG NO.1, EFI NO.2 hoặc RAD NO.1. Số thứ tự dùng để phân biệt nhiều mạch điện cùng nhóm, không phải chỉ số amper.

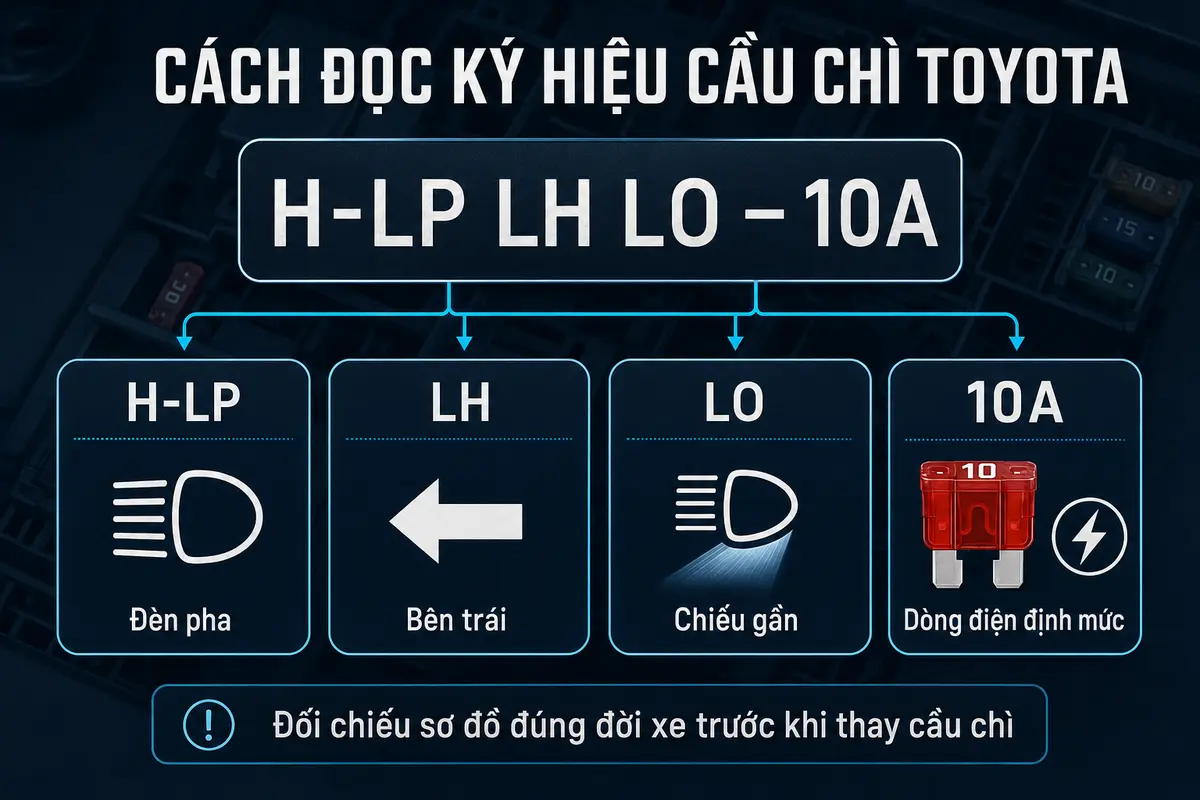

Cách đọc ký hiệu đèn pha Toyota
Ký hiệu đèn pha thường được ghép từ nhiều thành phần. Ví dụ:
H-LP LH LO: đèn chiếu gần bên trái.H-LP RH LO: đèn chiếu gần bên phải.H-LP LH HI: đèn chiếu xa bên trái.H-LP RH HI: đèn chiếu xa bên phải.HEAD MAIN: nguồn chính của hệ thống đèn pha.
Trong một số sơ đồ, Toyota sử dụng LWR thay cho LOW và UPR thay cho HIGH. Người dùng cần đọc toàn bộ cụm ký hiệu thay vì chỉ nhìn chữ H-LP.
Ký hiệu và màu cầu chì Toyota
Đối với cầu chì lưỡi loại phổ biến, màu sắc thường giúp nhận biết nhanh dòng điện định mức:
| Dòng điện | Màu thường gặp |
|---|---|
| 5A | Vàng nâu |
| 7,5A | Nâu |
| 10A | Đỏ |
| 15A | Xanh dương |
| 20A | Vàng |
| 25A | Trắng hoặc trong suốt |
| 30A | Xanh lá |
Màu sắc có thể khác giữa một số chủng loại cầu chì. Khi thay, hãy đọc con số được in trên cầu chì và thông số trên sơ đồ, không nên chỉ dựa vào màu.

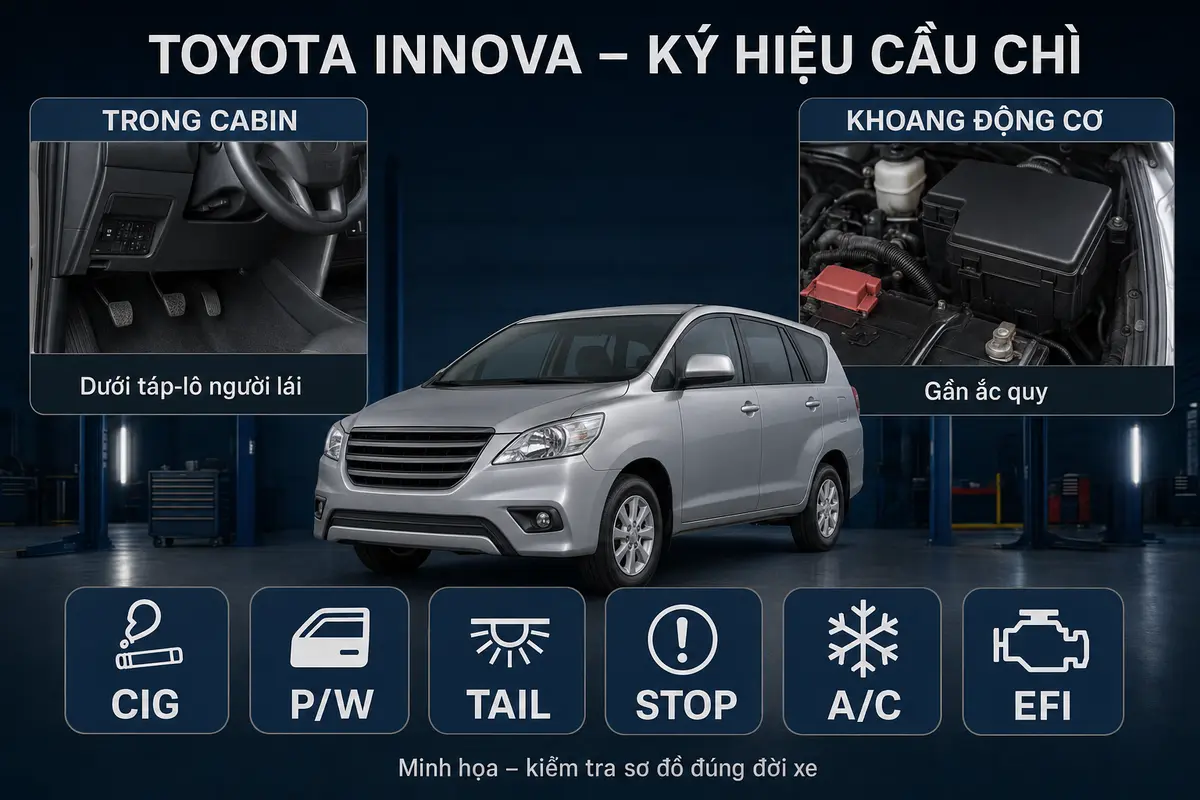

Ký hiệu cầu chì Toyota Innova
Các ký hiệu cầu chì Toyota Innova thường được chia giữa hộp cầu chì trong cabin và hộp cầu chì khoang động cơ.
Những ký hiệu người dùng Innova thường cần tìm gồm:
| Thiết bị gặp sự cố | Ký hiệu nên kiểm tra |
|---|---|
| Tẩu sạc hoặc ổ điện 12V không có điện | CIG, P/OUTLET |
| Cửa kính điện không hoạt động | P/W, POWER, DOOR |
| Gạt mưa không chạy | WIP, WASHER |
| Đèn phanh không sáng | STOP |
| Đèn hậu không sáng | TAIL |
| Còi không kêu | HORN |
| Đèn pha không sáng | H-LP, HEAD |
| Điều hòa không hoạt động | A/C, HTR, MG CLT |
| Động cơ không khởi động | EFI, ECU-IG, IGN, ST |
Innova thông thường và Innova Cross không sử dụng chung một sơ đồ cầu chì. Innova Cross còn có các phiên bản động cơ xăng và hybrid, vì vậy cần tra đúng năm sản xuất và phiên bản. Toyota Việt Nam cũng cung cấp hướng dẫn sử dụng theo từng mẫu và năm xe, chẳng hạn sách hướng dẫn Innova Cross.
Không nên lấy sơ đồ của Innova đời cũ để áp dụng cho Innova Cross hoặc ngược lại.
Ký hiệu cầu chì Toyota Vios
Các ký hiệu cầu chì Toyota Vios được người dùng tìm kiếm nhiều nhất thường liên quan đến tẩu sạc, cửa kính, còi, đèn pha, điều hòa và hệ thống phun xăng.
Một số ký hiệu phổ biến gồm:
CIG,P/OUTLET: ổ châm thuốc hoặc ổ cắm điện.P/W,POWER: cửa kính điện.WIP,WASHER: gạt mưa và bơm nước rửa kính.HORN: còi.H-LP LH/RH: đèn pha bên trái hoặc bên phải.TAIL: đèn hậu, đèn định vị và đèn biển số.STOP: đèn phanh.EFI: hệ thống phun xăng điện tử.ECU-IG,ECU-B: nguồn điện cho các bộ điều khiển.A/C,HTR: điều hòa và quạt gió.RAD,RADIO: âm thanh hoặc màn hình giải trí.ABS: hệ thống chống bó cứng phanh.

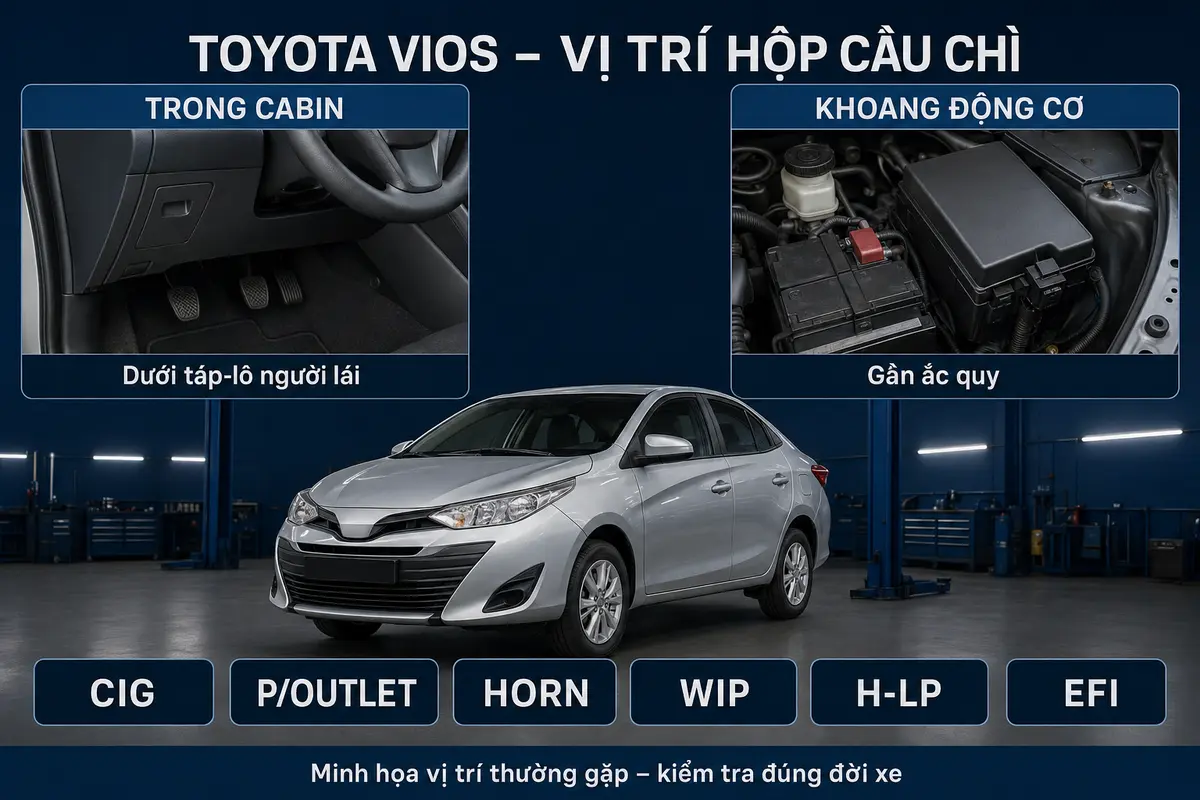

Toyota Vios: sơ đồ cầu chì xe Vios nằm ở đâu?
Khi tìm Toyota Vios sơ đồ cầu chì xe Vios, người dùng cần kiểm tra hai khu vực chính:
- Hộp cầu chì trong cabin: thường nằm phía dưới bảng táp-lô, gần khu vực chân người lái và có thể được che bởi một nắp nhựa.
- Hộp cầu chì khoang động cơ: thường nằm gần ắc quy hoặc thành khoang máy, phía trên có nắp nhựa và sơ đồ ký hiệu.
Cách đọc sơ đồ cầu chì Vios:
- Xác định thiết bị đang không hoạt động.
- Đọc bảng ký hiệu trên mặt trong nắp hộp.
- Tìm cầu chì có ký hiệu tương ứng.
- Đối chiếu vị trí ô cầu chì trên sơ đồ.
- Kiểm tra cả ký hiệu và định mức amper trước khi tháo.
Ví dụ, nếu ổ cắm 12V không có điện, hãy tìm CIG hoặc P/OUTLET. Nếu còi không hoạt động, tìm HORN. Nếu một bên đèn pha không sáng, cần xác định đúng LH, RH, LO hoặc HI.
Sơ đồ của Vios 2008, Vios 2014, Vios 2018 và Vios thế hệ mới có thể khác nhau. Bài viết không nên đăng một sơ đồ chung rồi ghi rằng áp dụng cho mọi đời xe.

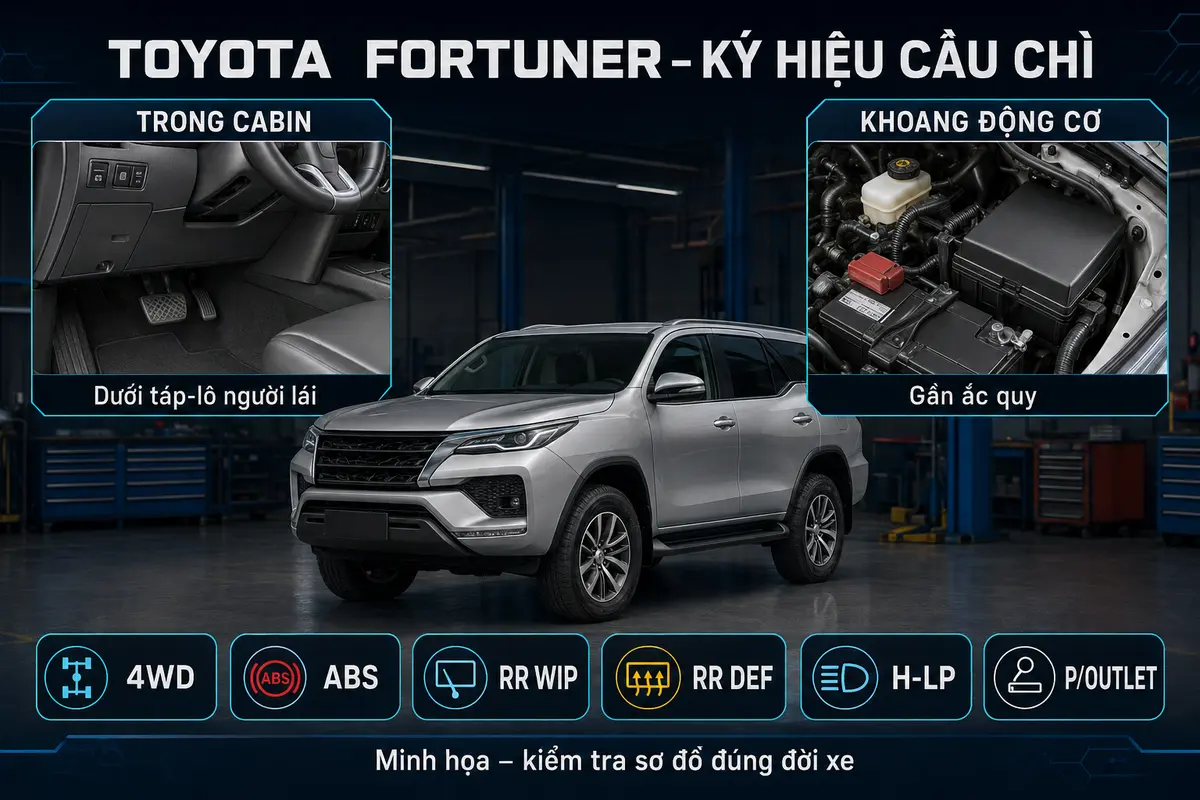

Ký hiệu cầu chì Toyota Fortuner
Các ký hiệu cầu chì Toyota Fortuner thường bao gồm nhiều mạch hơn do xe có thêm hệ thống dẫn động, điều hòa sau và các trang bị an toàn.
Những ký hiệu đáng chú ý gồm:
| Ký hiệu | Hệ thống |
|---|---|
CIG, P/OUTLET |
Ổ điện 12V và nguồn phụ kiện |
H-LP, HEAD |
Đèn pha |
FOG, FR FOG |
Đèn sương mù |
WIP, RR WIP |
Gạt mưa trước và sau |
RR DEF |
Sấy kính sau |
A/C, HTR |
Điều hòa và quạt gió |
EFI, ECU-IG |
Điều khiển động cơ |
ABS |
Chống bó cứng phanh |
4WD |
Hệ thống dẫn động bốn bánh, nếu có |
HORN |
Còi |
P/W, DOOR |
Cửa kính và khóa cửa điện |
Fortuner 4×2 và Fortuner 4×4 có thể có cách bố trí khác nhau. Một số vị trí trên bảng cầu chì cũng có thể được để trống nếu phiên bản xe không được trang bị hệ thống tương ứng.
Đối với các cầu chì ABS, SRS, EFI, ECU, 4WD, ALT hoặc cầu chì tổng có dòng điện lớn, người không có kinh nghiệm không nên tự can thiệp sâu.

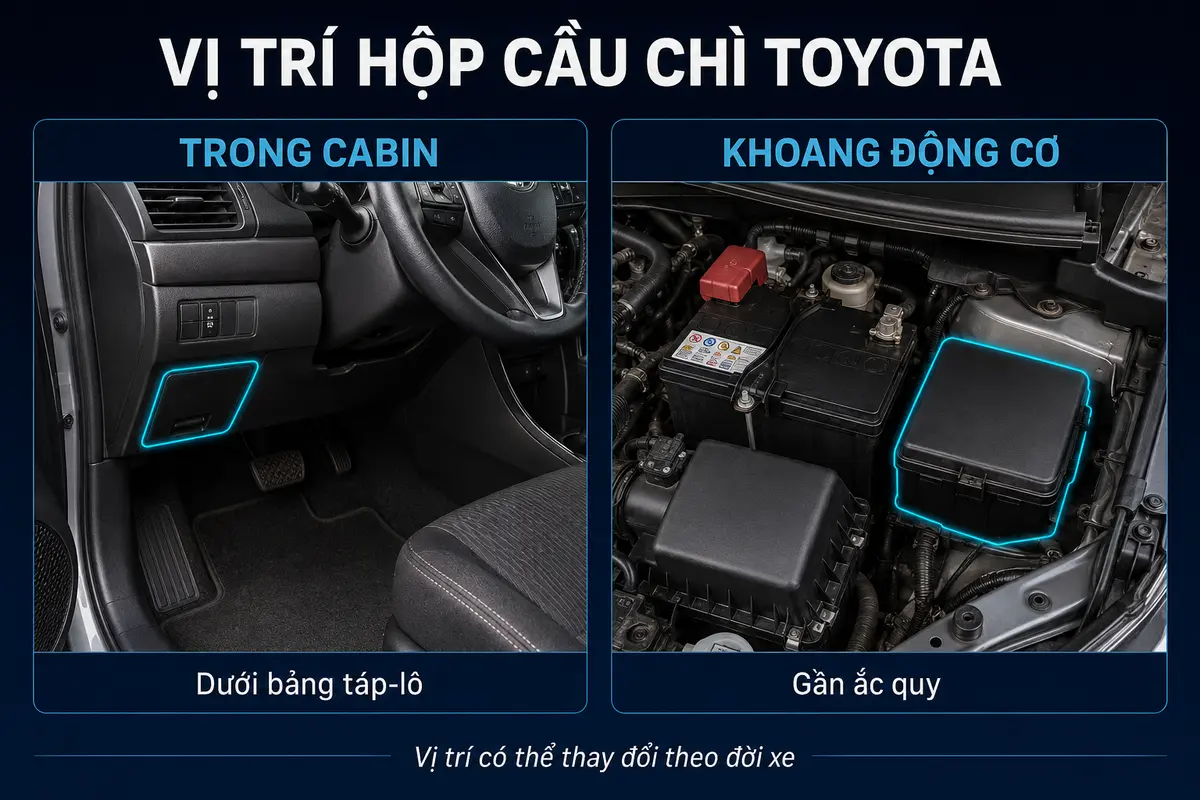

Hộp cầu chì Toyota nằm ở đâu?
Phần lớn ô tô Toyota có ít nhất hai hộp cầu chì:
Hộp cầu chì trong cabin
Hộp này thường bảo vệ các thiết bị như:
- Ổ cắm 12V.
- Đèn trong cabin.
- Cửa kính và khóa cửa điện.
- Gạt mưa.
- Cụm đồng hồ.
- Âm thanh và màn hình.
- Điều hòa.
Vị trí thường ở dưới bảng táp-lô hoặc sau một tấm ốp gần người lái.
Hộp cầu chì trong khoang động cơ
Hộp này thường chứa cầu chì và rơ-le của:
- Động cơ và hệ thống phun nhiên liệu.
- Đèn pha.
- Quạt làm mát.
- ABS.
- Máy phát điện.
- Hệ thống khởi động.
- Điều hòa.
Một số xe có thêm hộp cầu chì phụ. Vị trí chính xác cần được kiểm tra trong sách hướng dẫn của đúng đời xe.

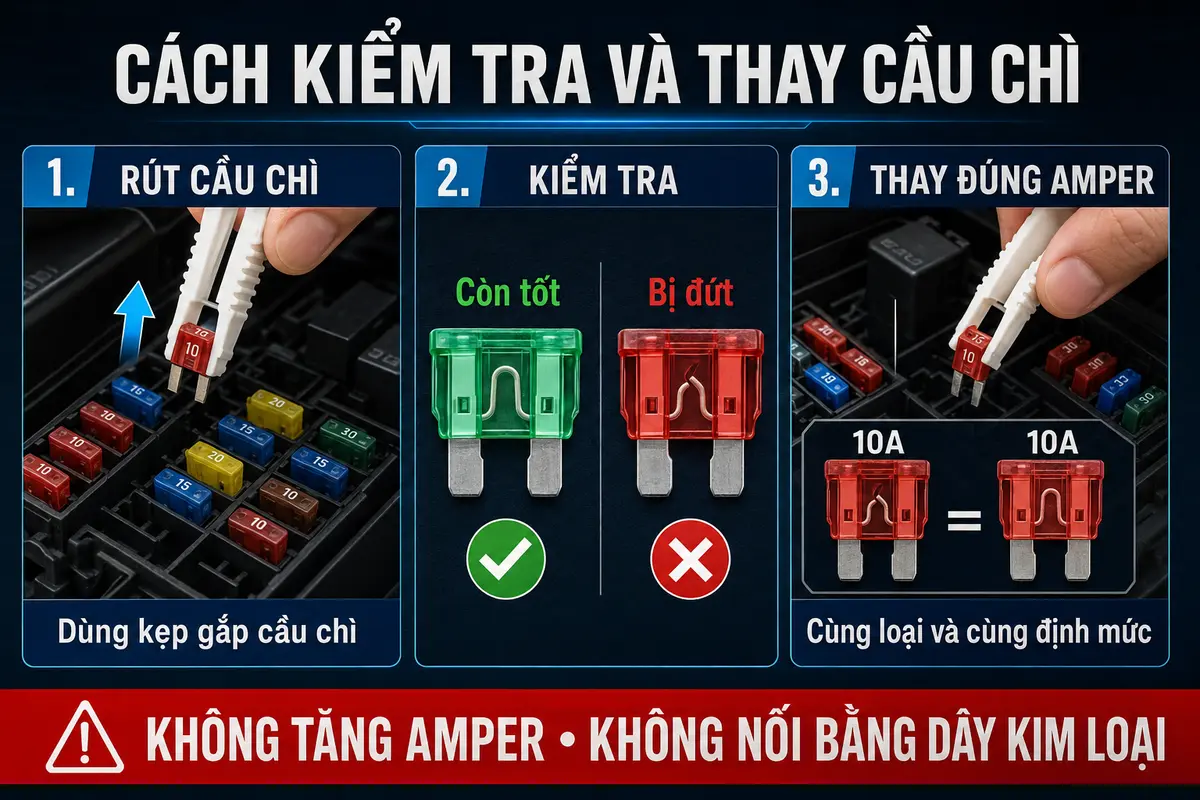

Cách kiểm tra cầu chì Toyota có bị đứt không
Trước khi kiểm tra, hãy đỗ xe ở nơi bằng phẳng, kéo phanh tay, tắt khóa điện và tắt toàn bộ thiết bị điện.
Kiểm tra bằng mắt
Dùng kẹp gắp cầu chì để rút cầu chì nghi ngờ ra khỏi khe. Quan sát phần dây kim loại bên trong:
- Dây còn liền: cầu chì có thể vẫn tốt.
- Dây bị đứt hoặc có vết cháy: cầu chì đã hỏng.
Một số cầu chì hỏng nhưng khó nhận biết bằng mắt, đặc biệt khi vết đứt rất nhỏ.
Kiểm tra bằng đồng hồ vạn năng
Chuyển đồng hồ sang chế độ đo thông mạch hoặc điện trở, sau đó chạm hai que đo vào hai chân cầu chì:
- Đồng hồ báo thông mạch hoặc điện trở gần 0 Ω: cầu chì còn tốt.
- Không báo thông mạch: cầu chì đã đứt.
Phương pháp này đáng tin cậy hơn so với chỉ quan sát bằng mắt.
Cách thay cầu chì Toyota an toàn
- Tắt khóa điện và thiết bị đang gặp sự cố.
- Tìm đúng cầu chì dựa trên sơ đồ.
- Dùng kẹp gắp cầu chì kéo thẳng cầu chì ra.
- Kiểm tra loại cầu chì và số amper.
- Lắp cầu chì mới có cùng kiểu dáng và cùng định mức.
- Bật lại thiết bị để kiểm tra.
- Đóng kín nắp hộp cầu chì.
Toyota cảnh báo không sử dụng cầu chì có dòng điện cao hơn quy định, không thay cầu chì bằng dây điện và không tự sửa đổi hộp cầu chì vì có thể gây hỏng hệ thống hoặc cháy xe. Đây cũng là nguyên tắc được nêu trong tài liệu hướng dẫn chính thức của Toyota.
Nếu cầu chì mới vừa lắp đã đứt lại, không nên tiếp tục thay cầu chì. Đây có thể là dấu hiệu của chập mạch, dây điện bị hỏng, thiết bị quá tải hoặc phụ kiện đấu nối không đúng kỹ thuật.
Những sai lầm cần tránh khi thay cầu chì
- Thay cầu chì 10A bằng cầu chì 15A hoặc 20A.
- Dùng dây đồng, giấy bạc hoặc vật kim loại để nối tắt.
- Rút nhiều cầu chì cùng lúc và làm mất vị trí ban đầu.
- Cho rằng mọi đời Vios, Innova hoặc Fortuner dùng chung sơ đồ.
- Chỉ dựa vào màu mà không đọc số amper.
- Thay cầu chì liên tục mà không tìm nguyên nhân gây quá tải.
- Tự tháo cầu chì tổng, cầu chì SRS hoặc ABS khi chưa có chuyên môn.
Câu hỏi thường gặp
Ký hiệu cầu chì tẩu thuốc Toyota là gì?
Ký hiệu thường gặp là CIG, CIG LTR, P/OUTLET hoặc PWR OUTLET. Cầu chì này chủ yếu bảo vệ ổ châm thuốc và ổ điện phụ kiện. Cổng USB nguyên bản có thể dùng một mạch riêng tùy phiên bản xe.
Ký hiệu cầu chì còi Toyota là gì?
Cầu chì còi thường mang ký hiệu HORN. Nếu thay cầu chì nhưng còi vẫn không hoạt động, cần kiểm tra thêm rơ-le, nút còi, dây dẫn và bản thân còi.
Ký hiệu cầu chì điều hòa Toyota là gì?
Các ký hiệu có thể gồm A/C, A/CON, HTR, A/C COMP hoặc MG CLT. Điều hòa có nhiều mạch điện khác nhau nên không phải lúc nào chỉ thay một cầu chì là khắc phục được sự cố.
Ký hiệu cầu chì cửa kính Toyota là gì?
Các ký hiệu thường gặp là P/W, PWR, POWER, DOOR hoặc ký hiệu riêng cho từng cửa. Cần đối chiếu đúng sơ đồ vì PWR có thể bảo vệ nhiều thiết bị trên một số đời xe.
Cầu chì mới thay lại bị đứt là do đâu?
Nguyên nhân thường là chập dây, mô-tơ hoặc thiết bị điện bị kẹt, phụ kiện lắp thêm gây quá tải hoặc cầu chì được lắp không đúng thông số. Nên ngừng sử dụng hệ thống và đưa xe đi kiểm tra.
Kết luận
Hiểu đúng ký hiệu cầu chì Toyota giúp người dùng nhanh chóng xác định mạch điện cần kiểm tra khi còi, đèn, gạt mưa, cửa kính, điều hòa hoặc ổ cắm 12V ngừng hoạt động.
Tuy nhiên, ký hiệu và sơ đồ cầu chì Toyota Vios, Innova, Fortuner có thể khác nhau theo đời xe và phiên bản. Trước khi thay, hãy luôn kiểm tra sơ đồ trên nắp hộp, đọc đúng định mức amper và sử dụng cầu chì tương đương. Nếu cầu chì mới tiếp tục bị đứt, xe cần được kiểm tra hệ thống điện thay vì thay cầu chì nhiều lần.
